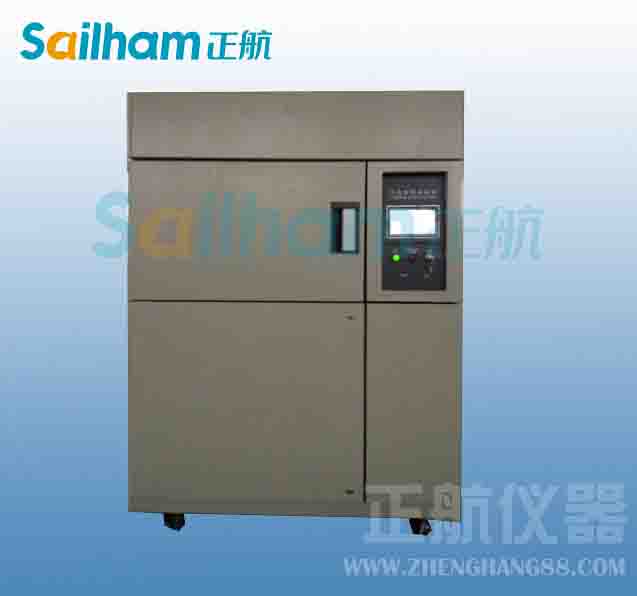

東莞市正航儀器冷熱沖擊試驗箱簡單電路分析
2013-6-11 來源：正航儀器 作者： 閱讀：次
冷熱沖擊試驗箱簡單電路分析
☆、電腦板以電源電路和系統控制電路兩部分構成.
冷熱沖擊試驗箱電源電路
☆、該電源電路采用以電流控制型芯片NCP1200P100 (IC201)為核心構成的開關電源，NCP1200P100是NCP1200系列產品中的一種。NCP1200是美國安森美半導體公司生產 的新型脈寬調制控制器，它有SOIC-8和PDIP-8兩種封裝結構，如圖9-74所示。它內部由 集成振蕩器、脈沖寬度調制器、誤差放大器、時鐘發生器、延遲250ns的前沿消隱、欠壓鎖 定髙低穩壓器等單元電路構成，
冷熱沖擊試驗箱采用NCPI200構成的幵關電源主要特點
☆、采用NCP1200構成的開關電源主要特點：一是釆用了甚髙壓直接供電啟動方式：二是內 部集成了時鐘電路，工作頻率可在40/60/100kHz中選擇，從而使外接元器件大大減少：三是 在大的峰值電流時并不跳周期，而是等到峰值電流降到用戶可調的最大限制的1/3以下時才 發生跳周期，這使得變壓器不發生振鳴，工作時不會產生噪聲；四是開關電源在正常負載下 具有較高的工作效率，在輸出功率較小時.其效率也將下降，并且采用跳過一些不需要周期 的方法減輕了電源輕負載時的功率消耗：五是能夠持續監視反饋信號狀態，發現有輸出短路 時，能及時減少輸出功率.對整個電路進行保護，并且在短路現象消失時，開關電源即可恢 復正常工作。
