正航儀器直熱式穩壓型負溫度系數熱敏電阻器技術要求
2015-7-10 來源： 作者：佚名 閱讀：次
正航儀器直熱式穩壓型負溫度系數熱敏電阻器技術要求

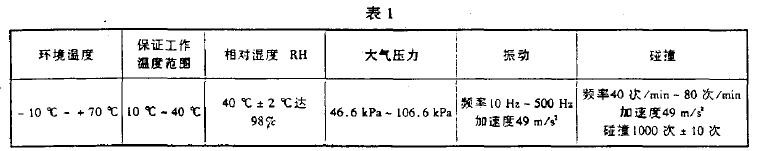

1使用環境條件
符合表一的規定。

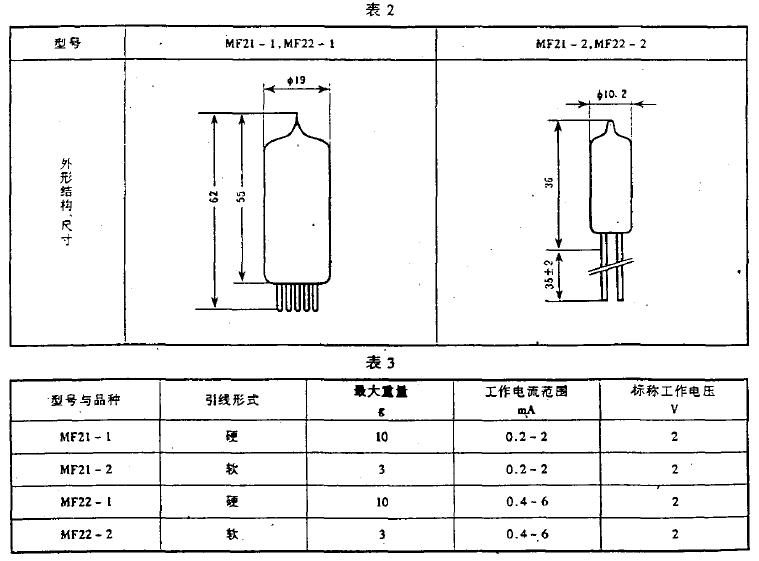

2外形、尺寸、重盤
符合表2，表3的規定。
3外觀
電阻器表面應無明顯的污垢和劃痕、標志清晰。
4靜態伏安特性
電阻器在環垅溫度為10℃一40℃范圍內及在-10℃ ～+70℃兩端的溫度下，在工作電流范圍內，其穩壓范圍、電壓波動

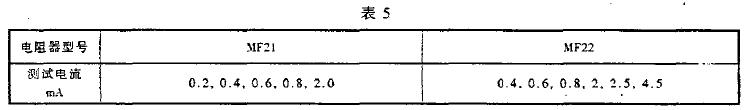

伏安特性測試電流間隔按表5規定。

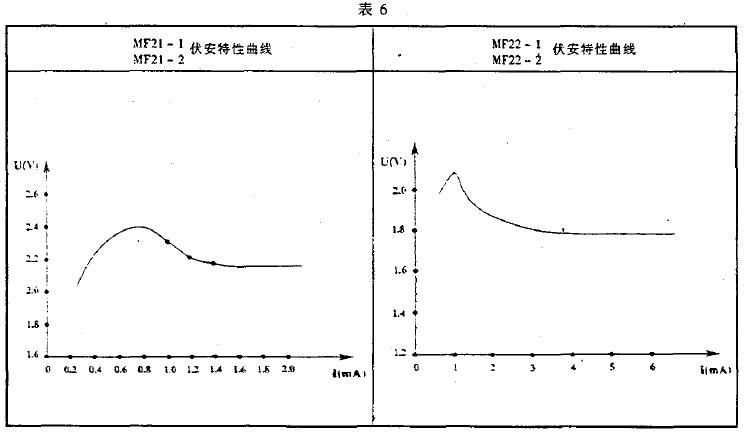

靜態伏安特性曲線符合表6的規定。
5時間常數

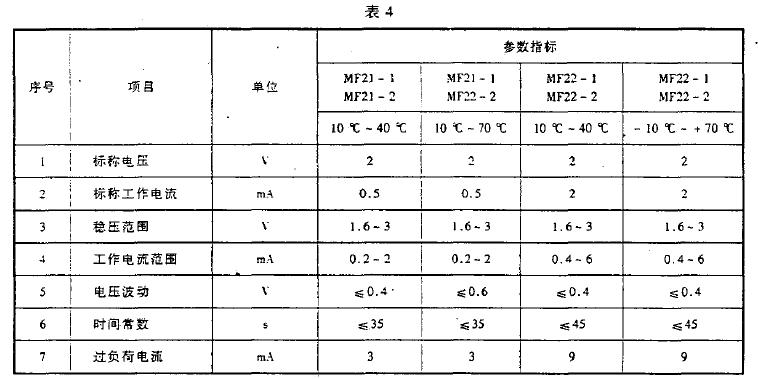

電阻器時間常數應符合表4規定。
6過負荷
電阻器應能承受表4所規定的過負荷電流作用15s，電參數仍能符合表4在10℃～40℃ 溫度范圍的規定。
7引出頭強度
7.1硬性引出線應能承受IN靜負荷的抗彎試驗;
7.2軟性引出線應能承受0.5N靜負荷的抗彎試驗;
引出線經抗彎試臉后應無機械損傷，引出線與外殼的封接處不應開裂和漏氣。
8振動

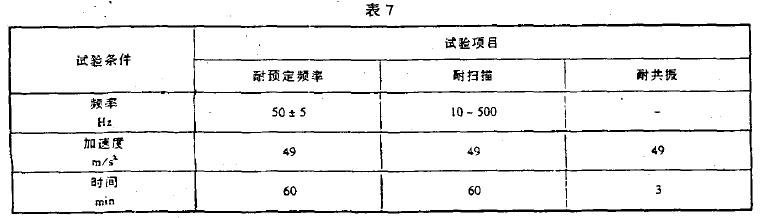

電阻器應能承受表7規定的振動試驗后而無機械損傷.在25℃ ±0.5℃時的電參數應符合表4中在10℃～40℃溫度范圍3.4.5項規定。
9碰撞
電阻器應能承受頻率為40次/min一80次/min.加速度為147m/s²共1000次的碰撞試驗，在25℃±0.5℃時電參數應符合表4在10℃一40℃溫度范圍3,4 ,5 項的規定。
10恒定濕熱
電阻器經溫度為40℃±2℃，相對濕度為93%±3%，時間為48h的恒定濕熱試驗后。引出線應無銹蝕現象，25℃±0.5℃時的伏安特性在標稱工作電流下.電壓相對變化率不超出±5％。
11溫度循環

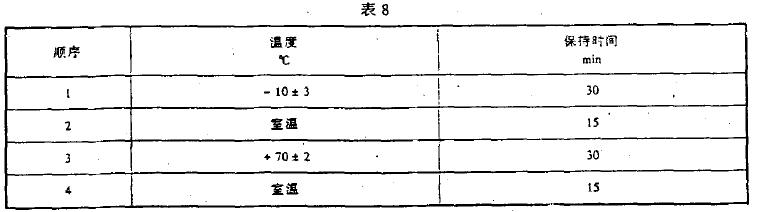

電阻器應能承受表8規定的三次溫度循環的作用后.無機械損傷，引出線無銹蝕現象。在25℃±0.5℃時標稱工作電流下.電壓相對變化率應不超出士5%。
5.12最大工作電流下的負荷
電阻器以最大工作電流經3000h負荷后.其電會數應符合表4中在10℃-40℃ C溫度范圍內3.4.5項要求。
