微機控制組合式高分辨率A/D轉換器
2014-5-27 來源：正航儀器 作者：正航網絡 閱讀：次
若不存在其它轉換誤差，則提高A/D轉換的分辨率也就提高了轉換的精度。一般16位以上的A/u轉換器集成芯片價格昂貴，每片需600元以上，很難為通用儀器儀表設計者所接受而低位數的A/D轉換器卻轉換速度高，價格便宜。用低位數的A/D和D/A轉換器配以簡單的運放電路，構成微機控制組合式16位以上高分辨率A/D轉換器，其速度可比間接比較型A心轉換器高很多。

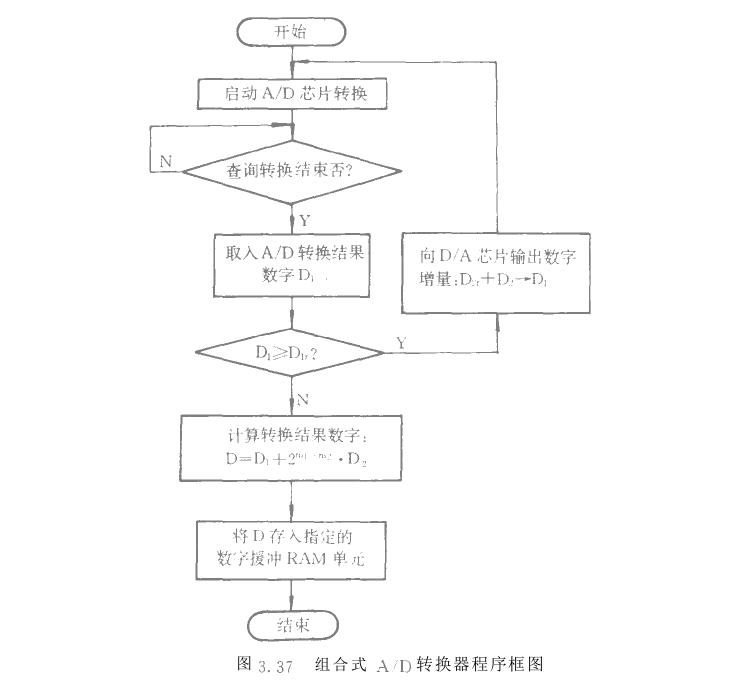

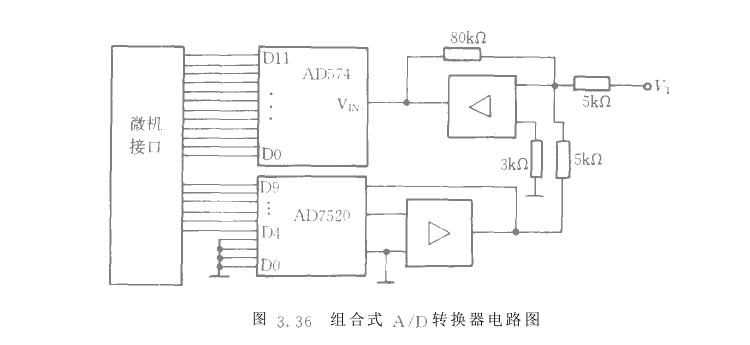

圖3.36所示的為組合式高分辨率A/D轉換的硬件原理圖。圖3．37所示的為相應的程序框圖。程序中參數的計算可參考有關資料。http://m.aishufu.cn
